课题组三年级硕士研究生戴尹晨同学在Journal of Electroanalytical Chemistry发布题为《The effect of ammonium citrate on CoP/CC morphology and its electrocatalytic hydrogen evolution performance》的论文。
论文摘要：开发和改进新型过渡金属基催化剂以取代电解水析氢中的Pt/C电极，引起了人们的广泛关注。在本工作中，我们使用柠檬酸铵作为添加剂，与硝酸钴混合，通过水热和磷化方法，得到具有新形态的碳布催化剂（简称E380CoP/CC，E380代表柠檬酸铵）。得益于致密精细的纳米片结构，与单独的钴磷化相比，E380CoP/CC催化剂的析氢性能有了显著提高。在1M KOH中，在10 mA cm−2的电流密度下，过电位为57 mV，Tafel斜率仅为40 mV dec-1，这与Pt/C电极的析氢性能非常接近。此外，经过CV 2000循环和48 h i-t试验，该催化剂具有良好的稳定性和优异的析氢性能。该工作为实现高效节能的电解水析氢技术提供了可靠的思路。
课题组三年级硕士研究生李笑同学在New Journal of Chemistry发布题为《Ni5P4-embedded FeV LDH porous nanosheets for enhancing oxygen evolution and urea oxidation reactions》的论文。
论文摘要：目前，设计高性能、低成本的非贵金属催化剂仍然具有挑战性。在这项工作中，磷化镍（Ni5P4）通过原位生长方法与FeV LDH 结合形成多孔纳米片阵列。受益于Ni5P4和FeV LDH之间原子的协同效应，混合电催化剂显着增强了阳极反应的电催化性能。令人印象深刻的是，Ni5P4 @FeV LDH 材料可提供 10、50 和 100 mA cm−2析氧反应 (OER) 的过电势分别仅为 204、250 和 416 mV。此外，它还表现出优异的尿素氧化反应（UOR）性能，在50 mA cm-2下电池电压为1.44 V，并且在含有0.33 M尿素的碱性电解液中保持稳定性至少15小时。该策略为过渡金属磷化物的设计和合成提供了新思路，可用作水电解和废水处理的高效电催化剂。
课题组一年级硕士研究生邹群同学在New Journal of Chemistry发布题为《Ru–Fe4C nanoparticles loaded on N-doped carbon nanofibers as self-supporting high-efficiency hydrogen evolution electrocatalysts》的论文。
论文摘要：催化活性高、成本低的催化剂对于水裂解制氢具有极其重要的意义。本工作通过简单的静电纺丝和碳化方法，将具有优异催化活性的Ru分散到Fe4C上，形成负载在N掺杂碳纳米纤维上的Ru-Fe4C纳米粒子（Ru-Fe4C/NCNF），从而使Ru可以暴露更多的活性位点，从而提高HER催化活性。同时，低成本Fe的添加可以减少贵金属Ru的使用，从而降低催化剂成本。另一方面，所制备的Ru-Fe4C/NCNF可以用作自支撑工作电极，并表现出良好的稳定性。实验结果表明,所制备的Ru- Fe4C /NCNF在1 M KOH中仅用106 mV即可驱动10 mA cm-2的电流密度，更重要的是，仅254 mV即可产生100 mA cm-2的电流密度。同时，在100 mA cm-2的电流密度下连续工作100 h后表现出优异的稳定性。该工作为合成经济且具有高催化活性的催化剂提供了新思路。

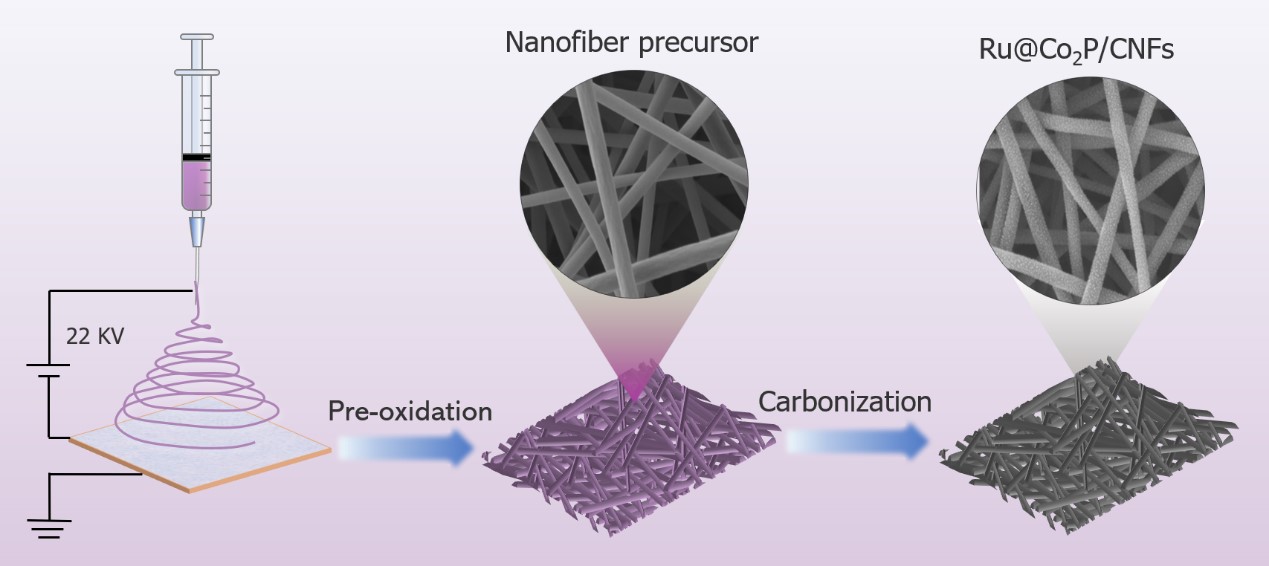

课题组二年级硕士研究生张瑞同学在Journal of Alloys and Compounds发布题为《Ru-modified cobalt phosphide nanoparticles on N-doped carbon nanofibers for efficient hydrogen evolution reaction in alkaline media》的论文。
论文摘要：过渡双金属磷化物（TMPs）是一种很有前途的析氢催化材料。本文将环保无毒、价格低廉的红磷（P4）作为磷源掺入均质溶液中，并采用静电纺丝技术结合高温碳化成功制备了自支撑N，P共掺杂碳纳米纤维负载Ru修饰磷化钴纳米颗粒催化剂（Ru@Co2P/CNFs）。细小的Ru@Co2P磷化物纳米颗粒均匀分散在三维网络交叉的碳纤维表面。得益于Ru和Co2P体系、N掺杂的导电碳基质和大比表面积活性位点之间的协同作用，制备的Ru@Co2P/CNFs催化剂在碱性溶液中具有良好的析氢（HER）活性和稳定性，在电流密度10 mA cm-2时过电位仅为48 mV，优于贵金属Pt（52 mV）。此外，Ru@Co2P纳米颗粒被碳层包裹，防止催化剂在长期运行中被腐蚀，其运行40 h后HER性能无明显变化，具有良好的稳定性和耐久性。这些发现为探索低成本、高活性的新型自支撑网络结构磷化物催化剂提供了新的思路。

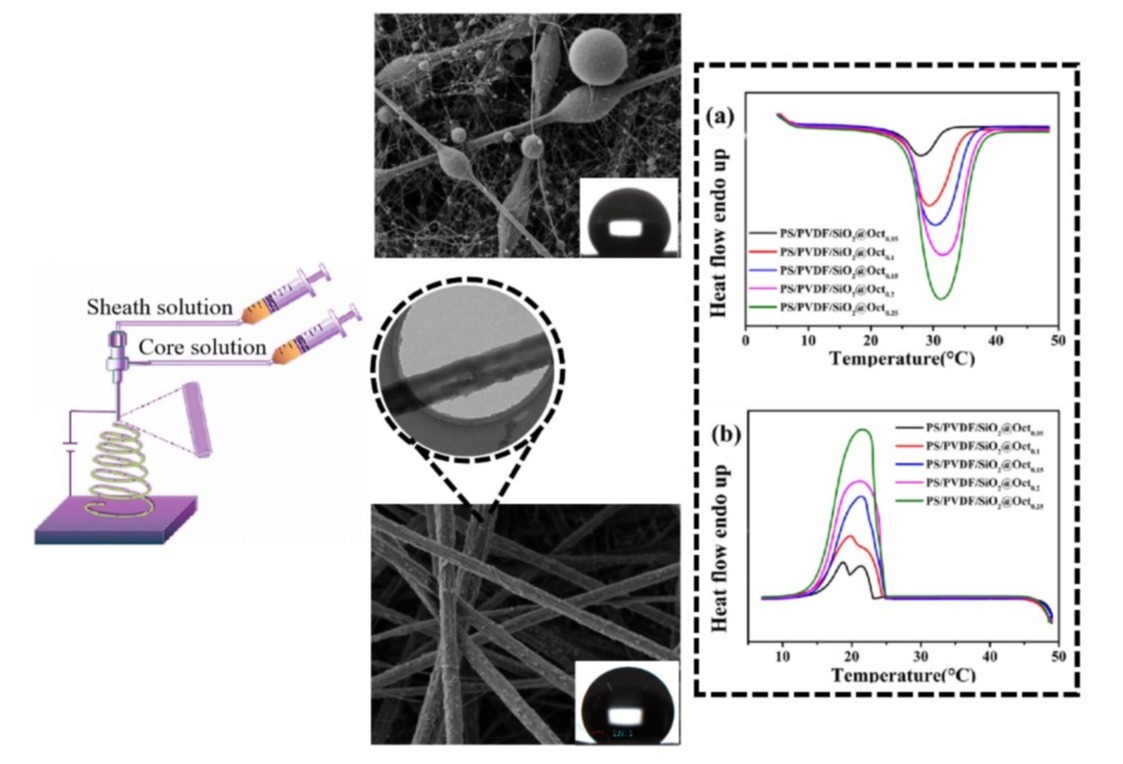

课题组一年级硕士研究生王昊月同学在Journal of Applied Polymer Science发布题为《Nanofibrous membranes with hydrophobic and thermoregulatory functions fabricated by coaxial electrospinning》的论文。
论文摘要：面对不断变化的室外环境，我们有必要开发具有热调节和疏水性能的高级纺织品。为了制造一种既能控制温度又能防水的织物，该研究调整了聚苯乙烯(PS)和聚偏氟乙烯(PVDF)的比例，从而生产出具有优异形态和耐脏性能的纳米纤维膜。此外，在纺丝液中加入SiO2进一步提高了纳米纤维的疏水性。在此基础上，以十八烷(Oct)为核心溶液，通过同轴静电纺丝技术赋予其热调节功能。制备的复合纳米纤维膜具有良好的疏水性和热调节性能。差示扫描量热法(DSC)测量结果表明，PS/PVDF/SiO2@Oct纳米纤维膜的Oct包封率最高可达58.36%。复合纳米纤维膜的潜热为148.84 J/g，水接触角为135°。多功能复合纳米纤维在户外防护服和户外电子设备防护方面具有很大的应用潜力。
